12um 640x512 USB آؤٹ پٹ کمپیکٹ سائز تھرمل ماڈیول
|
ماڈل نمبر |
SG - HTM06U2 - T9 |
SG - HTM06U2 - T15 |
ایس جی - HTM06U2 - T19 |
SG - HTM06U2 - T25 |
|
تھرمل ماڈیول |
||||
|
تصویری سینسر |
ووکس نے فوکل طیارے کی صفوں کو غیر منقولہ کردیا |
|||
|
زیادہ سے زیادہ قرارداد |
640 × 512 |
|||
|
فریم ریٹ |
سایڈست ، 6 ہ ہرٹز سے 30 ہ ہرٹز |
|||
|
پکسل وقفہ |
12μm |
|||
|
رسپانس ویوبینڈ |
8μm سے 14μm سے |
|||
|
نیٹ |
m 40mk (@ 25 ° C) ، F# = 1.0 |
|||
|
عینک (فوکل کی لمبائی) |
9.1 ملی میٹر |
15 ملی میٹر |
19 ملی میٹر |
25 ملی میٹر |
|
f نمبر |
F1.0 |
F1.0 |
F1.0 |
F1.0 |
|
ifov |
1.3mrad |
0.8mrad |
0.6mrad |
0.48mrad |
|
فیلڈ آف ویو (H × V) |
48.3 ° × 38.6 ° |
29.3 ° × 23.4 ° |
22.8 ° × 18.4 ° |
17.46 ° × 14.01 ° |
|
منٹ توجہ مرکوز فاصلہ |
2m |
5m |
7m |
8m |
|
درجہ حرارت کی پیمائش |
||||
|
درجہ حرارت کی حد |
- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C. |
|||
|
درجہ حرارت کی درستگی |
زیادہ سے زیادہ (± 2 ° C ، ± 2 ٪) محیطی درجہ حرارت 25 ° C اور 0 ° C سے زیادہ آبجیکٹ کا درجہ حرارت |
|||
|
درجہ حرارت کا فاصلہ (0.65 × 0.65m پر مبنی) |
10 میٹر (دور) |
15 میٹر (دور) |
20 میٹر (دور) |
25 میٹر (دور) |
|
تھرموگرافی کا قاعدہ |
درجہ حرارت کی پیمائش کے اصول کی اقسام ، 21 قواعد (10 پوائنٹس ، 10 خطے ، اور 1 لائن) |
|||
|
ڈیٹا آؤٹ پٹ |
16 بٹ درجہ حرارت کا ڈیٹا |
|||
|
تصویری ڈسپلے |
||||
|
اس کے برعکس ایڈجسٹمنٹ |
ہاں |
|||
|
چمک ایڈجسٹمنٹ |
ہاں |
|||
|
پیلیٹ |
15 رنگوں کے 15 پیلیٹ ، ڈیفالٹ سفید گرم |
|||
|
ایف ایف سی (فلیٹ فیلڈ اصلاح) وضع |
آٹو ، دستی ، بیرونی اصلاح |
|||
|
dde |
ہاں |
|||
|
جنرل |
||||
|
ہارڈ ویئر انٹرفیس |
USB2.0 ایف پی سی |
|||
|
طاقت |
DC 5V ± 5 ٪ |
|||
|
بجلی کی کھپت |
.50.55W |
.50.55W |
.50.55W |
.0.65 ڈبلیو |
|
کمپن اور جھٹکا |
کمپن: سینوسائڈیل کمپن ، 20 میٹر/s ² ، 3 - محور جھٹکا: آدھا سائن لہر ، 30 جی/11 ایم ایس ، 3 - محور 6 - راستہ |
|||
|

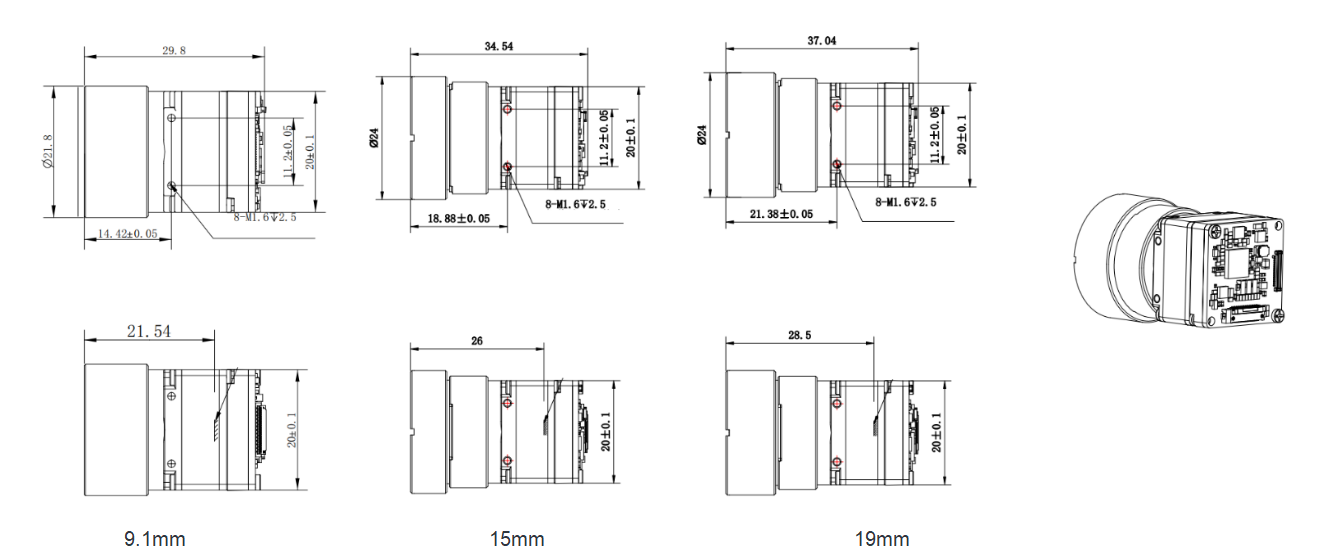

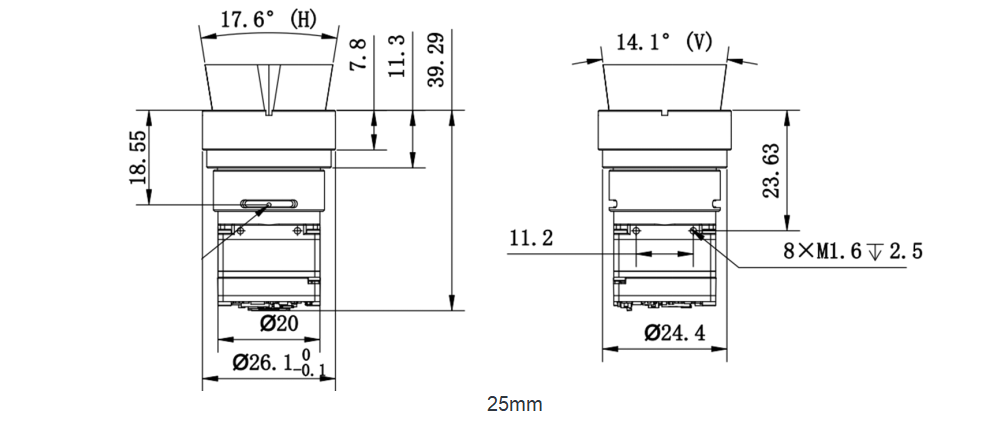

طول و عرض (ملی میٹر) |
29.8*20*20 ملی میٹر |
34.54*20*20 ملی میٹر |
37.04*20*20 ملی میٹر |
39.29*20*20 ملی میٹر |
|
وزن |
222 جی |
≤28g |
323 جی |
333 جی |
|
کام کرنے کا درجہ حرارت |
- 40 ° C ~ 70 ° C. |
|||
