1280x1024/640x512 نیٹ ورک اور ڈیجیٹل ڈوئل آؤٹ پٹ SWIR کیمرا ماڈیول
تفصیلات
ماڈل | ایس جی - ایس ڈبلیو زیڈ 12 این ڈی 2 - 17510 | ایس جی - SWZ06ND2 - 17510 | |
سینسر | تصویری سینسر | 1/2 ″ سونی انگاس گلوبل شٹر سویر سینسر IMX990 | 1/4 ″ سونی انگاس گلوبل شٹر سویر سینسر IMX991 |
| موثر پکسلز | تقریبا 1.34MP | تقریبا 0.34MP | |
| پکسل کا سائز | 5μm | ||
عینک | جواب طول موج | 1000 ~ 1700nm | |
| آئی سی آر | سپورٹ 2 طریقوں: وسیع بینڈ: 1000 ~ 1700nmnarrow بینڈ: 1450 ~ 1700nm | ||
| فوکل کی لمبائی | 17 ملی میٹر ~ 510 ملی میٹر ، 30x آپٹیکل زوم | ||
| یپرچر | F2.8 ~ F5.5 | ||
| میدان کا میدان | H: 21.3 ° ~ 0.71 ° ، V: 17.1 ° ~ ~ 0.57 ° ، D: 27.1 ° ° ~ 0.92 ° | H: 11.6 ° ~ 0.37 ° ، V: 9.3 ° ~ 0.3 ° ، D: 14.8 ° ~ ~ 0.47 ° | |
| فوکس کا فاصلہ بند کریں | 1m ~ 10m (وسیع ~ ٹیلی) | ||
| زوم کی رفتار | تقریبا 7s (آپٹیکل وائڈ ~ ٹیلی) | ||
ویڈیو | کمپریشن | H.265/H.264/H.264H/MJPEG | |
| قرارداد | 25/30/50/60fps@1280 × 1024 | 25/30/50/60fps@640 × 512 | |
| ویڈیو بٹ ریٹ | 32KBPS ~ 16MBPS | ||
| آڈیو | AAC / MP2L2 | ||
| LVDS ویڈیو | 25/30/50/60fps@2mp (1920 × 1080) | ||
نیٹ ورک | اسٹوریج | ٹی ایف کارڈ (256 جی بی) ، ایف ٹی پی ، این اے ایس | |
| نیٹ ورک پروٹوکول | او این وی آئی ایف ، ایچ ٹی ٹی پی ، ایچ ٹی ٹی پی ایس ، آئی پی وی 4 ، آئی پی وی 6 ، آر ٹی ایس پی ، ڈی ڈی این ایس ، آر ٹی پی ، ٹی سی پی ، یو ڈی پی | ||
| ملٹی کاسٹ | تائید | ||
| فرم ویئر اپ گریڈ (LVDs) | صرف نیٹ ورک پورٹ کے ذریعے فرم ویئر کو اپ گریڈ کرسکتے ہیں | ||
| عام واقعات | موشن ، چھیڑ چھاڑ ، ایس ڈی کارڈ ، نیٹ ورک | ||
| ivs | ٹرپائر ، کراس باڑ کا پتہ لگانے ، دخل اندازی ، ترک شدہ آبجیکٹ ، تیز رفتار - حرکت ، پارکنگ کا پتہ لگانے ، ہجوم جمع کرنے کا تخمینہ ، گمشدہ چیز ، لیٹرنگ کا پتہ لگانے کا پتہ لگانا۔ | ||
| شور میں کمی | 2 ڈی/3 ڈی | ||
| نمائش کا موڈ | دستی ، آٹو ، یپرچر کی ترجیح ، شٹر ترجیح | ||
| نمائش معاوضہ | تائید | ||
| شٹر اسپیڈ | 1/1 ~ 1/30000s | ||
| فوکس موڈ | آٹو/دستی/نیم آٹو | ||
| الیکٹرانک ڈیفگ | تائید | ||
| گرمی کی دوبد میں کمی | تائید | ||
| پلٹائیں | تائید | ||
| eis | تائید | ||
| ڈیجیٹل زوم | 16 ایکس | ||
| بیرونی کنٹرول | ٹی ٹی ایل | ||
| انٹرفیس | 4pin ایتھرنیٹ پورٹ ، 6pin سیریل اینڈ پاور پورٹ ، 5pin آڈیو پورٹ .30pin LVDs | ||
| مواصلات پروٹوکول | سونی ویسکا ، پلیکو ڈی/پی | ||
| آپریٹنگ شرائط | - 30 ~+60 ° C/20 ٪ ~ 80 ٪ RH | ||
| اسٹوریج کے حالات | - 40 ~+70 ° C/20 ٪ ~ 95 ٪ RH | ||
| بجلی کی فراہمی | DC 12V | ||
| بجلی کی کھپت (ٹی بی ڈی) | اوسط: 6W ؛ زیادہ سے زیادہ: 11W | ||

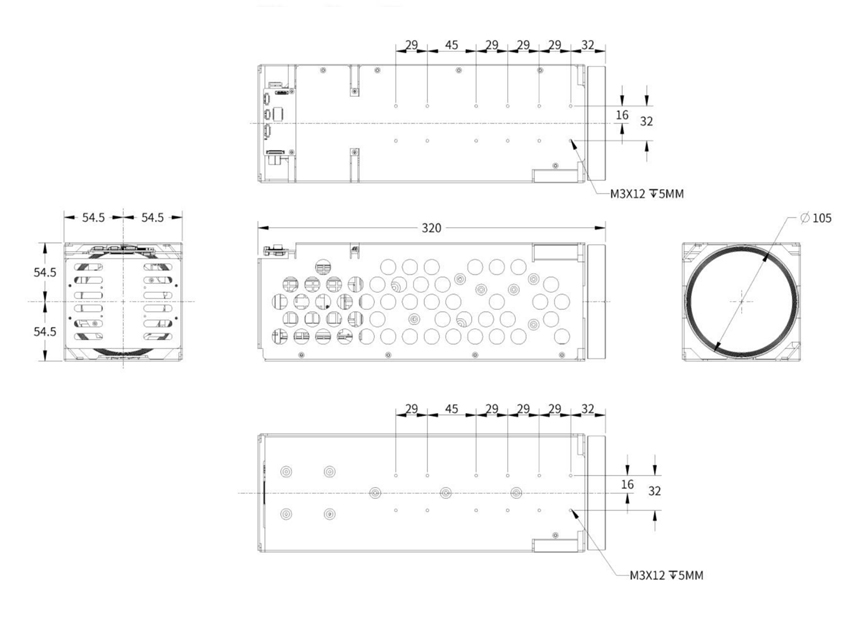

| طول و عرض (L*W*H) | تقریبا 320 ملی میٹر*109 ملی میٹر*109 ملی میٹر | ||
| وزن | 3.1 کلوگرام | ||
نیٹ ورک انٹرفیس
| قسم | پن نمبر | پن کا نام | تفصیل |
| j2_4pin ایتھرنیٹ انٹرفیس | 1 | Ethrx - | انکولی ایتھرنیٹ پورٹ ، انٹرنیٹ آر ایکس - |
| 2 | Ethrx+ | انکولی ایتھرنیٹ پورٹ ، انٹرنیٹ آر ایکس+ | |
| 3 | Ethtx - | انکولی ایتھرنیٹ پورٹ ، انٹرنیٹ TX - | |
| 4 | Ethtx+ | انکولی ایتھرنیٹ پورٹ ، انٹرنیٹ TX+ | |
| J3_6pin پاور اور UART انٹرفیس | 1 | dc_in | DC12V |
| 2 | gnd | gnd | |
| 3 | rxd1 | ٹی ٹی ایل لیول 3.3V ، پیلکو پروٹوکول | |
| 4 | txd1 | ٹی ٹی ایل لیول 3.3V ، پیلکو پروٹوکول | |
| 5 | rxd0 | ٹی ٹی ایل لیول 3.3V ، ویزکا پروٹوکول | |
| 6 | txd0 | ٹی ٹی ایل لیول 3.3V ، ویزکا پروٹوکول | |
| j1_5pin آڈیو انٹرفیس | 1 | آڈیو_ آؤٹ | آڈیو آؤٹ (لائن آؤٹ) |
| 2 | gnd | gnd | |
| 3 | آڈیو_ن | آڈیو میں (لائن میں) | |
| 4 | gnd | gnd | |
| 5 | NC | NC |
LVDS انٹرفیس
| بندرگاہ | نمبر | پن کا نام | تفصیل |
| J4_30PIN LVDS انٹرفیس (سونی 30 پائن ڈیجیٹل انٹرفیس کی طرح) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | gnd | gnd | |
| 10 | gnd | ||
| 11 | gnd | ||
| 12 | gnd | ||
| 13 | DC | ڈی سی آؤٹ پٹ (DC+7V ~+12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | UART1_TX | ٹی ٹی ایل لیول 3.3V ، ویسکا پروٹوکول ، جے 3_6 پائن پورٹ پر TXD0 کے لئے یکساں ہے۔ لیکن ایک ہی وقت میں رابطہ قائم نہیں کرسکتا۔ | |
| 19 | UART1_RX | ٹی ٹی ایل لیول 3.3V ، ویسکا پروٹوکول ، J3_6PIN پورٹ پر RXD0 سے یکساں ہے۔ لیکن ایک ہی وقت میں رابطہ قائم نہیں کرسکتا۔ | |
| 20 | gnd | gnd | |
| 21 | txout0 - | ||
| 22 | txout0+ | ||
| 23 | txout1 - | ||
| 24 | txout1+ | ||
| 25 | txout2 - | ||
| 26 | txout2+ | ||
| 27 | txoutclk - | ||
| 28 | txoutclk+ | ||
| 29 | txout3 - | ||
| 30 | txout3+ |
